Päikesepaneelide pistiku ristmike ühendamismasin, mida kirjeldatakse täpsemalt integreeritud masinate ja tööjaamade süsteemina, automatiseerib ristmike kasti kokkupaneku olulist protsessi - võtmekomponenti, kus asuvad elektriühendused ja kaitseb neid keskkonna eest. See süsteem hõlmab tavaliselt dioodide ettevalmistamiseks mõeldud jaamu (testimine ja potentsiaalselt plii lõikamine), korpuse söötmist, täpset dioodi sisestamist (sageli kasutades valitud ja kohapealset robootikat), kaablihoidja sisestamise ja ultraheli keevitamise (vajaduse korral), sisemise traadi/busbariühenduse (sageli jootmise või krimmimise), LASER-i märgistamise, kaaneplaadi kaudu; Komplekteeritud seadmega liigub seejärel eraldi jaamadesse pottseerimise/tihendamiseks ja lõplikuks elektrilisteks testimiseks. Süsteem esitleb suurt täpsust, kiirust, paindlikkust erinevate disainilahenduste mahutamiseks, kõrge automatiseerimise aste käsitsi tööjõu minimeerimiseks ja sujuva integreerimise laiema päikesepaneeli tootmisliiniga, tagades samal ajal usaldusväärsuse ja põhjaliku andmete jälgimise kvaliteeditagamise tagamiseks.
Küsi pakkumist

Kirjeldus

Tehnilised parameetrid

Solar Panels Production Automatic Trimming

Edobo solar cable machine



produc features

Assembly and crimping of solar panel junction box

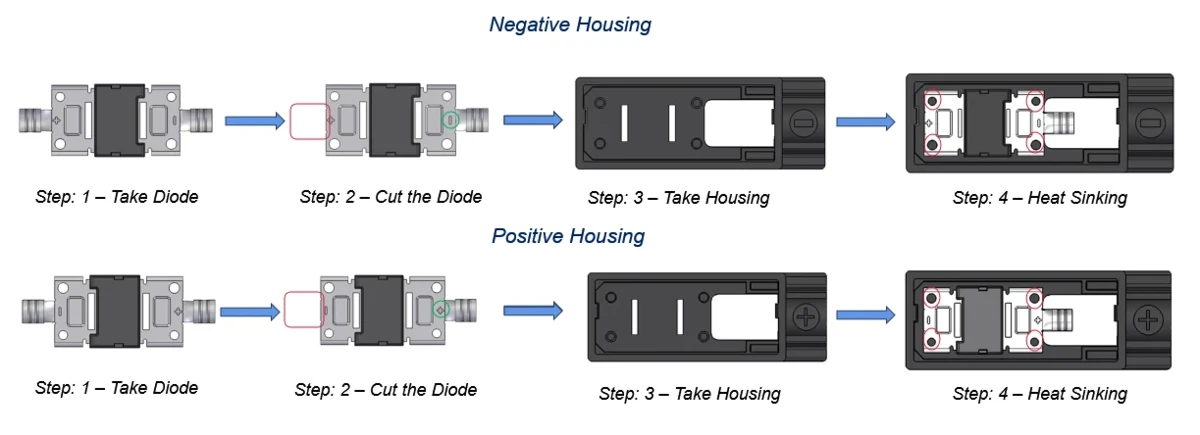

1. Võtke diood:

Operaator (või poolautomaatses seadistuses valitud ja kohapealne masin) hangib dioodi.

2.Kuta diood:

Dioodi juhtmed (dioodide kerest ulatuvad metallijuhtmed) kärbitakse õige pikkusega. Pildil on punased piirjooned, võib -olla seal, kus lõike toimub. Täpne lõikamine on ülioluline, et tagada sobiv ja elektriline kontakt.

3. Võtke eluase:

Tavatakse sobiv eluase (kas "negatiivne eluase" või "positiivne eluase").

4. Kuumutage uppumine:

Kärbitud diood sisestatakse korpusesse. Punased ringid näitavad tõenäoliselt kontaktpunkte, kus dioodi plii loovad elektrilised kontaktid korpuses metalliosadega. See samm tagab ka kuumuse vajumise - soojuse ülekandmine dioodist.

Assembly and crimping of solar panel junction box

Polaarsus: protsess on selgelt eraldatud "negatiivsete eluasemete" ja "positiivsete korpuse" etappideks, mis näitab, et dioodi polaarsus (positiivsed ja negatiivsed terminalid) on kriitiline. Korpused on kavandatud erinevalt, et tagada dioodi õige sisestamine.

Elektriline kontakt: "Soojuse uppumise" samm tähendab, et diood viib kindlalt elektriliste kontaktidega juhtivate elementidega korpuses. See on hädavajalik, et ristmik kast õigesti toimib.

Kvaliteedikontroll:

Dioodide visuaalne kontrollimine enne ja pärast lõikamist.

Dioodi polaarsuse kontrollimine.

Dioodi nõuetekohase sisestamise ja istekohtade tagamine korpuses.

Potentsiaalselt elektriliste testide ühenduse kontrollimiseks.

Edasine montaaž: see on vaid üks osa kogu ristmike kasti kokkupanemisest. Pärast seda dioodi integreerimist oleks veel samme, näiteks:

Sisemise juhtmestiku ühendamine.

Ühendamine ristmik kasti päikesepaneeli külge.

Ristmikarbi pottimine või tihendamine keskkonna eest kaitsmiseks.

Kaablite või pistikute lisamine.

Assembly and crimping of solar panel junction box

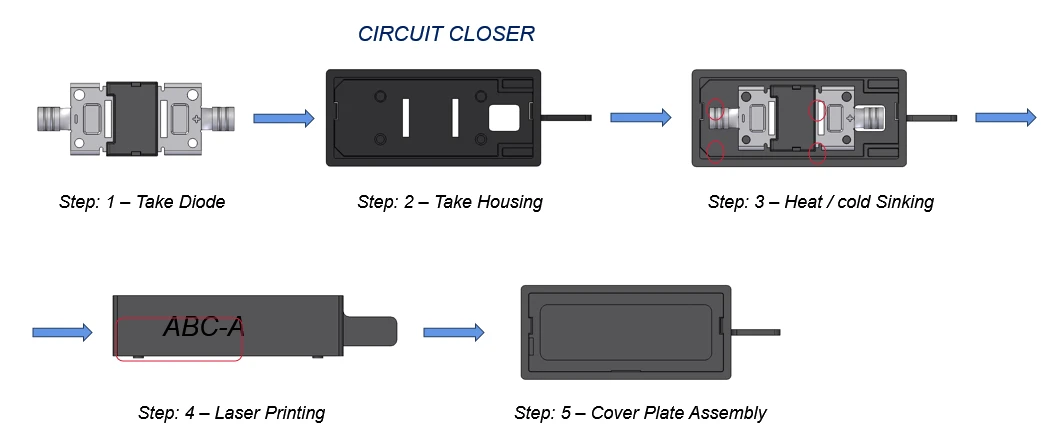

1. samm: võtke diood:

Toodetakse diood (kas käsitsi või automatiseeritud süsteemi abil).

2. samm: võtke eluase:

Sobiv eluase

3. samm: kuumus / külm uppumine:

See samm ühendab mitu toimingut:

Dioodi sisestamine: diood sisestatakse korpusesse.

Elektriühendus: dioodide juhtmed võtavad kontakti korpuses juhtivate elementidega.

Lõikamine: dioodide juhtmed ei vaja enam lõikamist.

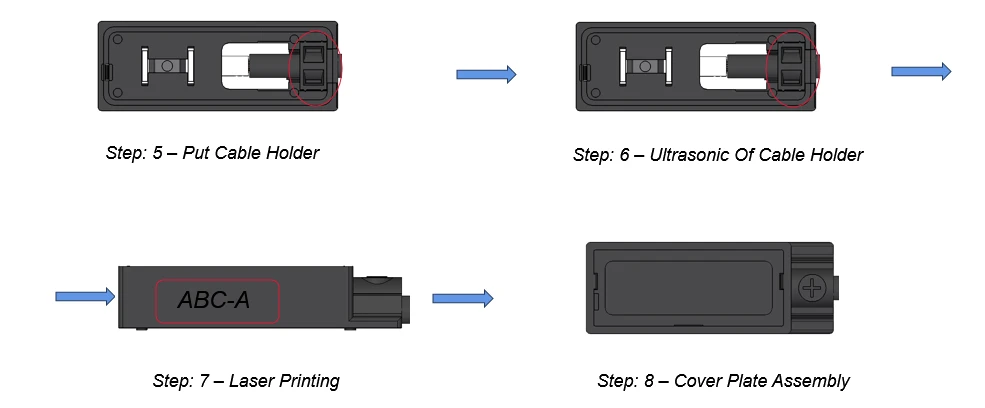

4. samm: laseritrükk:

Eluase on tähistatud tuvastava teabega (nt "ABC-A"), kasutades lasertrüki/graveerimissüsteemi.

5. samm: katteplaadi komplekt:

Katteplaat on korpuse külge kinnitatud, ümbritsedes sisemisi komponente.



Assembly and crimping of solar panel junction box

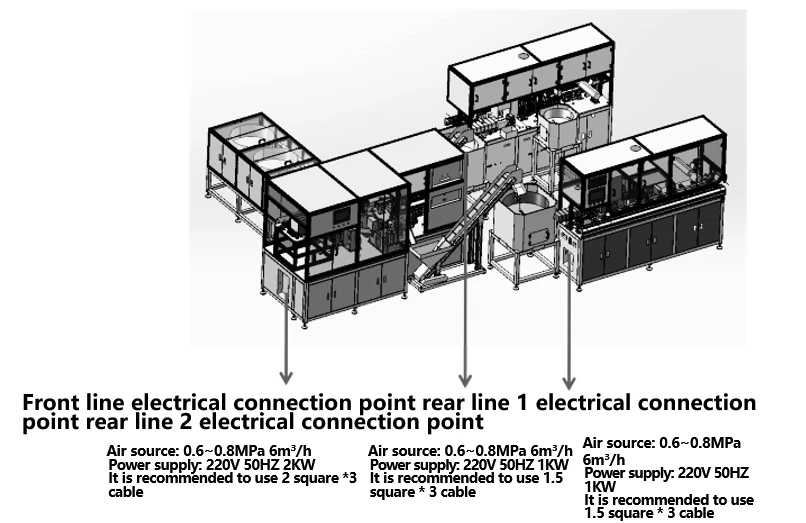

1. Selle seadme tootmiseks vajalikud toorained on: keskne negatiivse kasti korpus ja vastavad moodulid (torud), rõhuplokid, paigaldatud pistikutega kaablid.

2. Funktsiooni teostamine

① Kesk -negatiivse kasti korpuse automaatne söötmine. Mooduli automaatne söötmine. Mooduli kokkupanek ja neetimine kasti korpusega. Vahekeha elektriliste jõudluse test, kodeerimine. Automaatne mahalaadimine.

② (positiivne ja negatiivne kasti kere) Käsitsi kaabli neetimine, automaatne kaabli eemaldamine, neetimine (rõhuanduriga), jootmine, CCD visuaalne kontroll, automaatne rõhuplokkide paigaldamine, automaatne ultraheli keevitamine, automaatne elektrilise jõudluse testimine, automaatne kodeerimine, automaatne kodeerimine.

3. Varustuse nõuded

① Kõik toorainetega kokkupuutuvad osad peavad olema lihvitud, et tooraine pind ei kahjustata, kriimustada ega kraapida.

② Veenduge neeti traadi survesuhe.

③ Tihendusploki ultraheli keevitamise sidumisjõud on vähemalt 350 N

④ Elektriline mõõtmine ja koodide andmete integreerimine. ⑤C/T: 4 sekundit.

Solar Panels Production Automatic Trimming

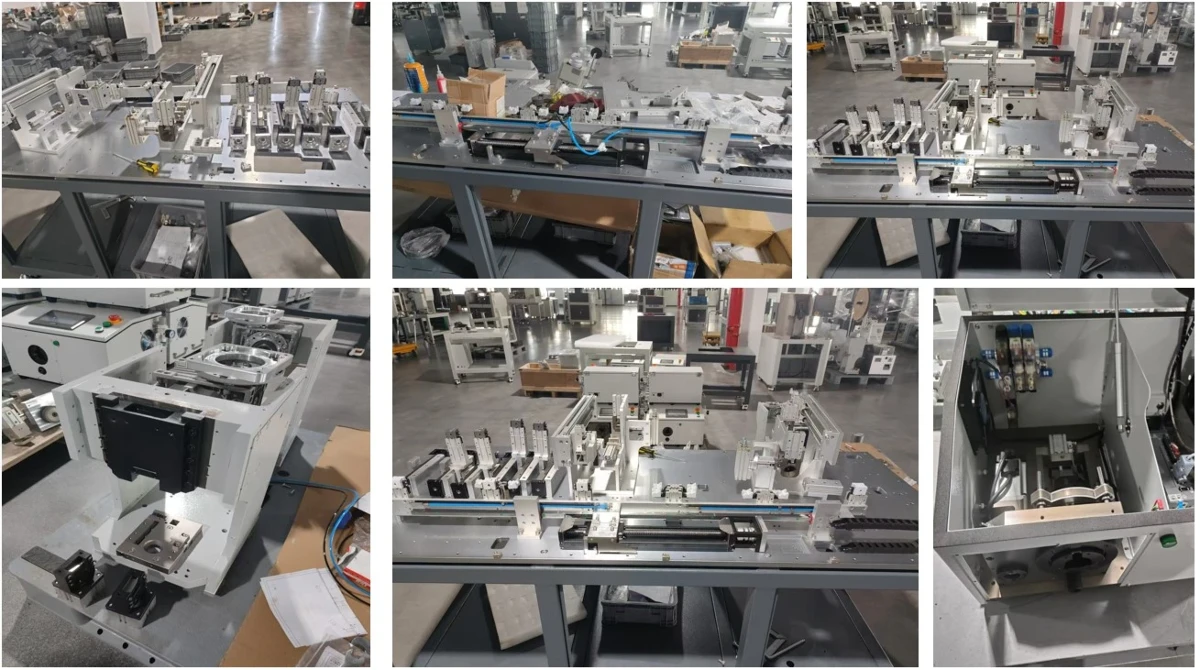

production machine

Solar Panels Production Automatic Trimming

1. tootmisliin sobib fotogalvaaniliste kaablite automatiseerimiseks. Tootmisliin voolab vasakult paremale ja see võib saavutada traadi riba, klemmide kriminamise, CCD tuvastamise, pistiku keermestamise, mutrite keerdumise, krimmimise ristmike kasti, CCD tuvastamise

2. Kohaldatav traadi läbimõõt: 4mm²

3. rea pikkus: 15 0 mm -600 mm, tolerants ± 0,002 * l +1 mm;

4. Peeli pikkuse vahemik: 1-9 mm;

5. tootmisrütm: suurem või võrdne 4 sekundiga;

6. hosti suurus: 1200 × 4000 × 2400mm

7. Inimese masina opsüsteem: Puudutav ekraaniliides on lihtne ja selge, võimaldades masina töö kiiret juhtimist. Kõiki parameetreid saab hõlpsasti seadistada ja salvestada ning toimimisjuhised kuvatakse piltide abil intuitiivsel ja lihtsal viisil. Sellega on kaasas 4- taseme parooli kaitsefunktsioon (operaatori, kvaliteedikontrolli, tehniku ​​ja halduriks jagatud õigustega), rikketulevalgust ja rikkekoodi koordineerimist hoolduseks, hõlpsa hoolduse ja kulude vähendamise saavutamiseks;

8. Enamik tööjaamu kasutab integreerimiseks küpsiseid tooteid, et tagada toote stabiilsus;

9. Servomootori juhtimissüsteemi kasutuselevõtt toote täpsuse tagamiseks;

10. Programm saab salvestada kuni 100 faili ja sellele pääseb juurde programmi numbri valimisega. Andmebaasiserver kogub tootmisandmeid ja korraldab tootmisliini kvaliteedi, muutes ülemise süsteemi (MES või ERP) mugavaks andmete eraldamiseks ja töötlemise andmete jälgimiseks toote tootmise ajal võrgu kaudu;
