Päikesepaneelide pistikute tootmisseadmed

Päikesepaneelide pistikute tootmisseadmed

Meie päikesepaneelide pistiku tootmisliinil on terviklik automatiseeritud seadmed, mis töötavad koos ülitõhusa protsessi pakkumiseks. Süsteem algab fikseeritud pikkusega juhtmega sööturiga, väljastades traadi täpse pikkusega. Traatöötur (ülekandmine), kasutades klambreid, transpordib seejärel lõigatud juhtmed tööjaamade vahel. Need jaamad hõlmavad lõikamis- ja koorimismasinat isolatsiooni eemaldamiseks, pistikute kinnitamiseks mõeldud pritsimismasin ja kvaliteeditagamise jaoks valikuline krimpsu suurusega tuvastusjaam. Traatöötur (ülekandmine) liigutab osaliselt kokkupandud pistikud pistiku keermestamismasinasse ja mutrite keerdumismasinasse, automatiseerides lõplikud komplekti sammud. Spetsiaalne kaabli eemaldamismasin valmistab kaablid välja, eemaldades välimise jope. Protsess lõpeb võrguühenduseta klassifitseerimismasinaga, mis sorteerib automaatselt valmis pistikud, eraldades häid (OK) tooteid defektsetest (NG) ühikutest, tagades ainult tippkvaliteediga pistikud, lahkuvad tootmisliinist. See integreeritud automatiseeritud lähenemisviis parandab märkimisväärselt tootmiskiirust, vähendab käsitsi käitlemist ja minimeerib vigade riski.
Küsi pakkumist

Kirjeldus

Tehnilised parameetrid

Solar Panels Production Automatic Trimming

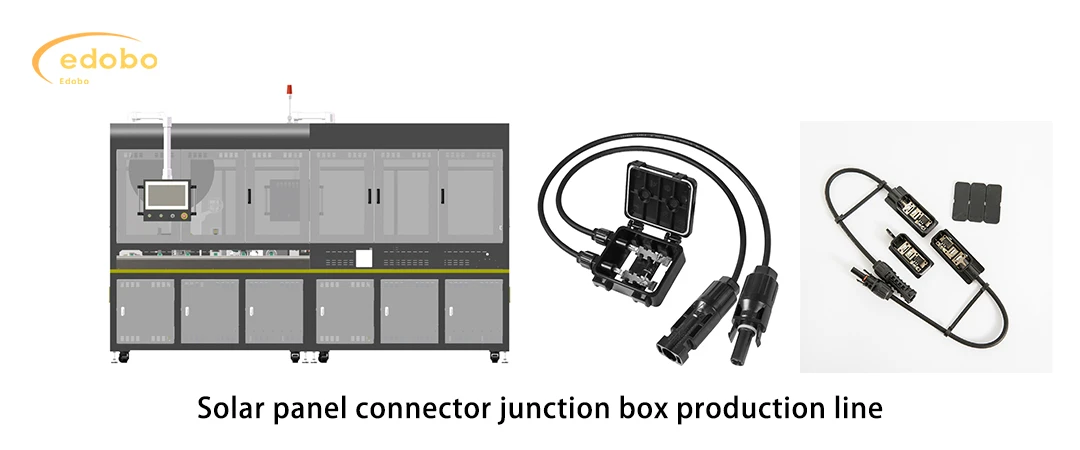

Solar panel connector junction box production line

produc features

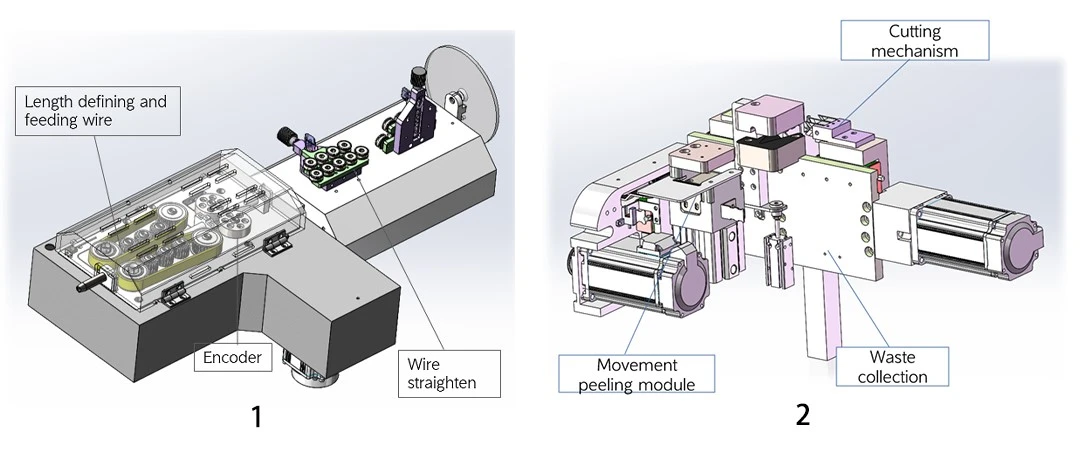

Fixed Length Wire Feeder

1. Fikseeritud pikkusega traatöötur:Tagab optimaalseks töötlemiseks täpse ja järjepideva traadi pikkuse.

Täielikult servosüsteemi ja suletud ahela töötlemise kasutuselevõtt, et tagada lõikejoone pikkuse stabiilsus;

2.Kute- ja koorimismasin:Automatiseerib isolatsiooni lõikamist ja eemaldamist, valmistades juhtmeid krooksumiseks.

Koorumisel ärge kriimustage ega lõigake vasktraati; Koorimine ja nülgimine

Varustatud jäätmekogumissüsteemiga lõigatud niit naha kogumiseks ja töötlemiseks.

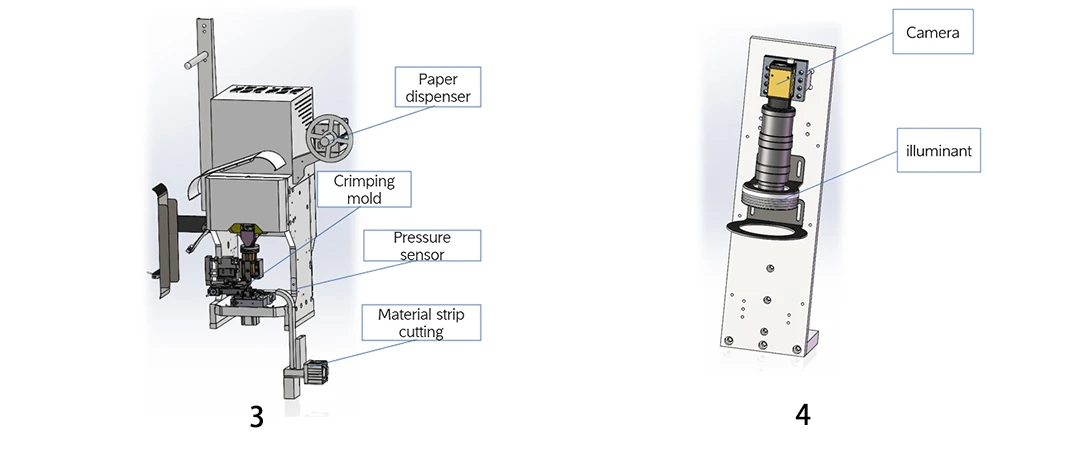

Crimping machine

3. Hrimmismasin:Jaam lõpetab peamiselt klemmide ja juhtmete krimpsu. Võimsus võtab kasutusele servosüsteemi, mille krimpsutamise täpsus on ± 0. 02mm;

Tööjaam on varustatud OES -i rõhuseirega, et tuvastada krimpsu kvaliteeti;

4. Crimp suuruse tuvastamise jaam (valikuline):Pakub kvaliteedikontrolli, kontrollides krimpsu mõõtmeid, tagades järjepideva jõudluse.

Moodul võtab visuaalse süsteemi kasutusele, et kontrollida peamiselt paljastatud vaskjuhtmete, vasktraadi krimmimise asendite jms välimust;

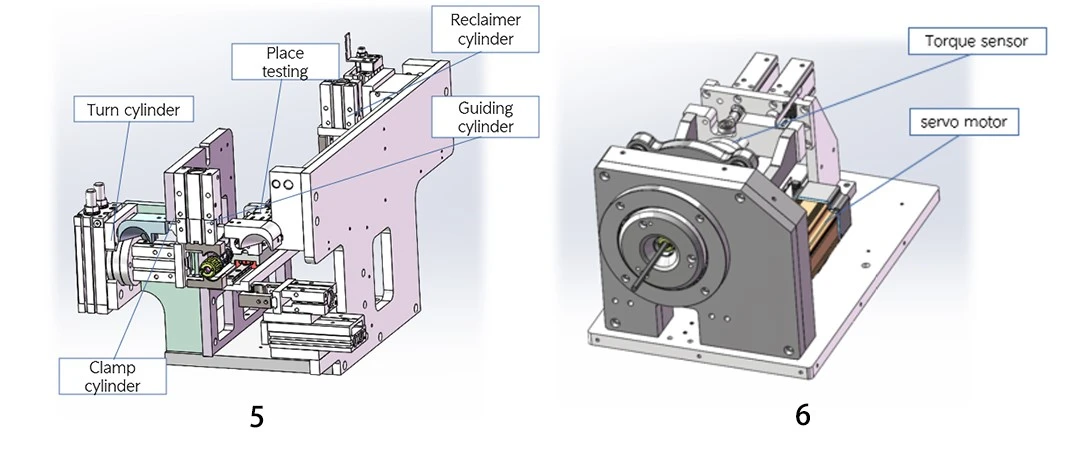

Connector threading machine and nut twisting machine

5. Connectori keermestamismasin:Automatiseerib juhtmete sisestamise protsessi pistikukorpustesse.

Jaam viib peamiselt lõpule kaablite sisestamise pistikutesse sisestamise;
Jaam on varustatud paigal anduritega, et tuvastada, kas klemmid on korralikult sisestatud;

6.NUT -i keerdusmasin:Kinnitage turvaliselt pähklid pistikutele, täites komplekti.

Jaam on varustatud positsioonianduriga, et tuvastada, kas pistik on oma kohale sisestatud;
Varustatud pöördemomendi anduriga, mis tuvastab pöördemomendi ulatuse reaalajas

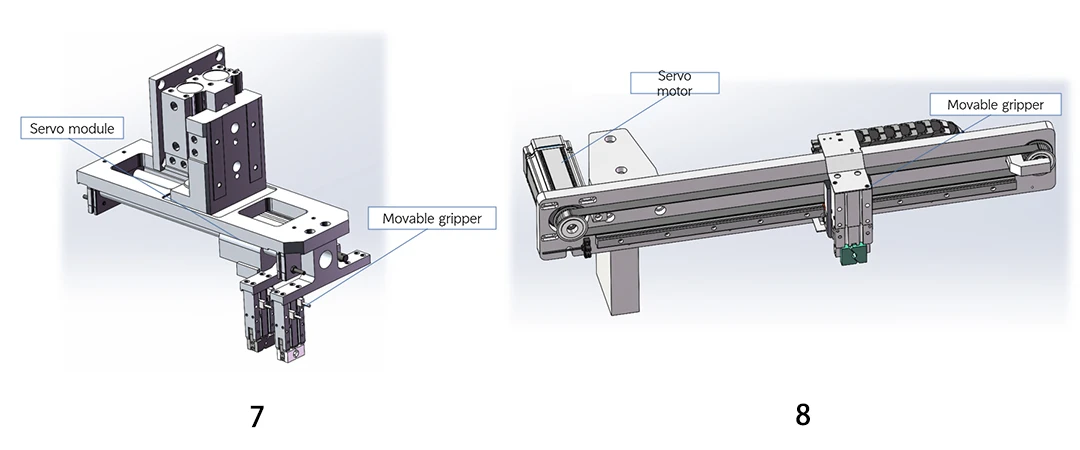

Wire transfer clamp

7.Relokatsioonijaam:Jaam lõpetab juhtmete ülekandmise peamiselt teise otsa töötlemise hõlbustamiseks.

8. Offline klassifikatsioonimasin:Sorteerib valmistooted automaatselt, eraldades hea (OK) defektsetest (NG) üksustest.

Tööjaam lõpetab peamiselt toodete võrguühenduseta;
Servomootorite kasutamine võib eraldada defektsed tooted headest toodetest;



Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Funktsioon Spetsifikatsioon
Töötlemisvahemik Kohandatavad paigaldusjaamad põhinevad pistikumudelil
Tootmisvõimsus 15-20 pcs/min
Funktsioon Kõigi pistikukomponentide täisautomaatne kokkupanek
Töötemperatuur 0-40 kraad (32-104 kraad f)
Niiskus 40%-80%
Tootekvalifikatsiooni määr Suurem kui 99%
Õhurõhk 0. 5 mpa - 0. 7 MPa (nõuab puhta, kuiva õhu allikat)
Toiteallikas AC 220 V/50Hz

Solar Panels Production Automatic Trimmingproduct-15-15

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming

Solar Panels Production Automatic Trimming
