Täielik päikesepaneelide tootmisliin
video

Täielik päikesepaneelide tootmisliin

Esiletõstetud tooted: Cell Stringer masinad: kiire ja täpne stringimine rakkude usaldusväärseks ühendamiseks. Laminaatorid: täiustatud lamineerimistehnoloogia
Küsi pakkumist

Kirjeldus

Tehnilised parameetrid

product description

152

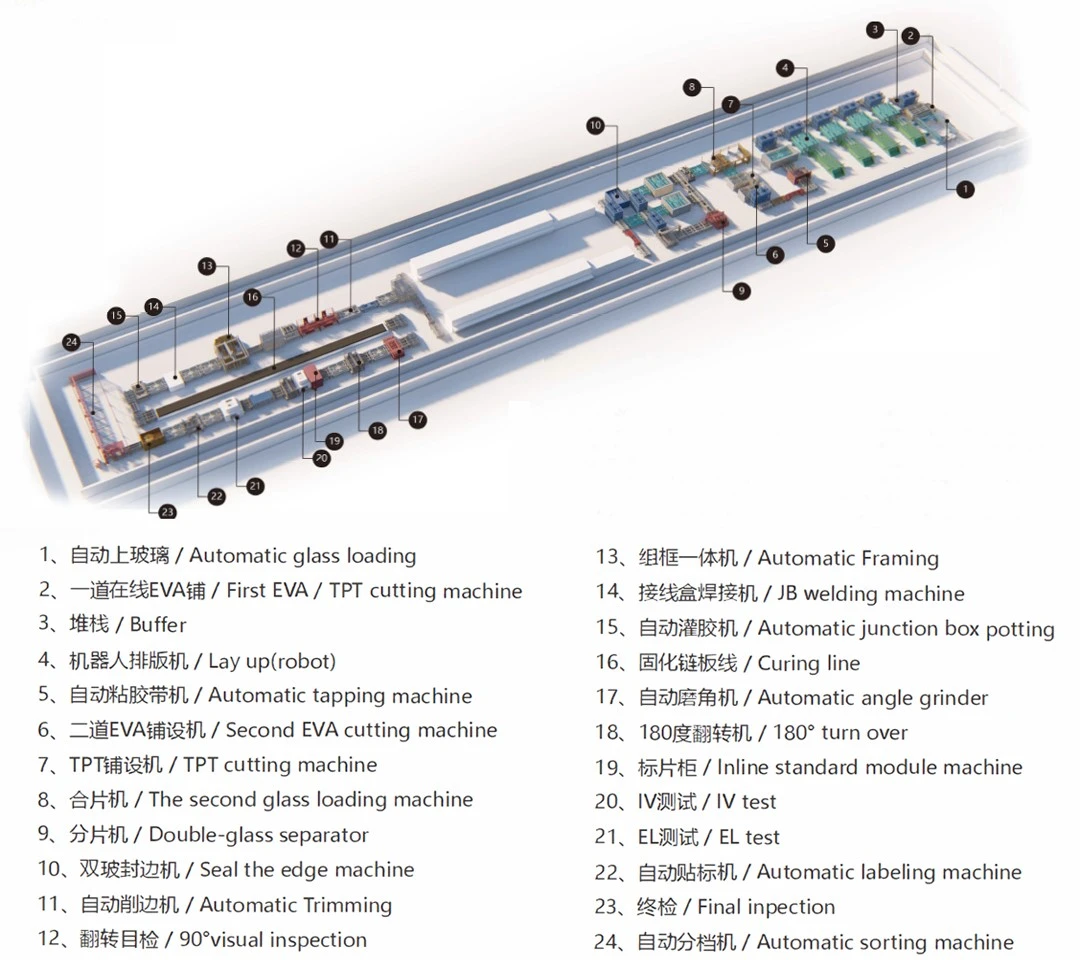

Complete production line

Major Equipment

1.String keevitusmasin

String welding machine
Stringkeevitusmasin

1. Kiire kaherajaline stringer, mis toetab üle 30 mm laiuste päikesepatareide keevitamist, täites selles spetsifikatsioonis kiirete stringeride kodumaise tühimiku ja pakkudes klientidele mitmekülgset lahendust ühe masinaga mitmeks rakenduseks.

2. Varustatud nägemise positsioneerimise ja tuvastamise funktsioonidega koos roboti laadimisega.

3. Omab automaatseid lindi painutamise ja lõikamise funktsioone, vähendades tõhusalt lindi vahekaugusest põhjustatud rakkude purunemist.

4. Kasutab enim levinud kontaktivaba infrapuna keevitustehnoloogiat, tagades nii rakkude kui ka lindi ühtlase kuumutamise, vähendades purunemissagedust.

5. Varustatud mitme temperatuuritsooniga, mis võimaldab järkjärgulist kuumutamist ja jahutamist, et minimeerida tõhusalt purunemist.

6. Valikuline EL stringi kontrollimise funktsioon väljundiks.

2. Lamineerimismasin

Laminating machine
Lamineerimismasin

Ühekihiline ühekambriline täisautomaatne lamineerimismasin koosneb peamiselt etteandeetapist (klass A), lamineerimisastmest (klass B), tühjendusastmest (klass C) ja abifunktsionaalsetest seadmetest, nagu tolmuimeja, Rootsi pumbakomplekt, vaakum. pump, õliahi jne.

Integreeritud mooduli disain üldise varustuse jaoks

1.1 Seadmel on ülitugev üldine konstruktsioon, mis vastab pikaajalisele normaalsele ja stabiilsele töökorrale kõrge tugevusega töökeskkonnas;

1.2 õlikütte meetodi kasutuselevõtt, et tagada temperatuuri ühtlus ja kontrolli täpsus, tagades tõhusalt seadmete üldise protsessi jõudluse;

1.3 B-tase, C-tase ja A-tase võivad töötada sünkroonselt või iseseisvalt;

1.4 Intelligentne juhtimisrežiim, PLC + hajutatud I / O + DC24V alalisvoolu juhtimissüsteem, kõrge automatiseerituse tase, siinitehnoloogia muudab täielikult traditsioonilisi juhtmestiku meetodeid, madal tõrkemäär ja kiire andmeedastuskiirus;

1.5 Suure tootemargi puutetundliku ekraaniga töö, lihtsa ja kasutajasõbraliku liidese ning põhjalike andmete kuvamise ja diagrammi statistika funktsioonidega;

Seadme kohta lisateabe saamiseks palunvõtke meiega ühendust

OTHER EQUIPMENT

1. Automaatne klaasi laadimine

Automatic glass loading
Automaatne klaasi laadimine

1. Tõstke klaas klaashaagiselt üles ja asetage see koosteliinile
2. Masin sisaldab kahte klaasihoidlat ja ühte paberihoidlat.
3. Klaasiimemisroboti käsi asetab klaasi koosteliinile, samal ajal kui paberikorjamise robotvars eemaldab paberi klaasilt.
4. Masinat juhib servomootor ja iminapp imeb klaasi ettenähtud asendisse.
5. Ülemine klaasist robotkäsi on konsoolkonstruktsioon ja paberikorjamise robotkäsi on konsoolkonstruktsioon.

2.Auto EVA TPT lõikamise laadimine

auto EVA TPT cutting machine
Auto EVA TPT lõikemasin

Esimene EVA võrgus paigaldamine+teine ​​EVA võrgus lõikamine + tagaplaadi võrgus lõikamine
1. Servomootoritest juhitava sünkroonse rihmaülekande mehhanismi kasutuselevõtt, mida juhivad lineaarsed juhikud, täpse positsioneerimise ja sujuva tööga.
2. See masin on varustatud EVA söötmistööriistadega.
3. EVA venituskiirust saab automaatselt reguleerida ja see töötab stabiilselt.
4. EVA lõigatakse integreeritud masinaga, et tagada siledad ja korralikud lõikeservad
5. Sellel masinal on EVA automaatne sirgendamise funktsioon, mille sirgendamise ulatus on ± 2 mm.
6. Seadme põhikorpus on varustatud kaitsekatte ja tolmukattega.

3. Automaatne mahapanemine (robotkäsi)

Lay up robot
Lama robot

1. Söötmismeetod on lühike ja pikk ning seadmete funktsioon on korraldada need vastavas järjestuses. Aku stringi pikem külg on paralleelne komponendi pika küljega. Kohalikku ladustamissüsteemi saab kasutada 96, 72 ja 60 tükist koosnevate komponentide järjestamiseks ning sellel on mehaaniline reguleerimisfunktsioon.
2. Võtke akupaelad automaatselt vastu, tõstke akupaelad mehaanilistesse asenditesse ja sirutage klaas eelnevalt
3. Võtke tootmisliinilt vastu klaas ja EVA. Tõstke aku nöör mehaanilisest asendist üles. Asetage aku järjestikku EVA-le vastavalt positiivsetele ja negatiivsetele elektroodidele. Pärast kõigi toimingute sooritamist väljub komponent.
4. Patarei stringi positsioneerimine toimub visuaalse, fiiberoptilise ja mehaanilise positsioneerimise abil.

4. Automaatne koputusmasin

Automatic tapping machine
Automaatne koputusmasin

Liigutage pikem külg ettepoole automaatsele teibi kleepimismasinale, asetage see masinasse ümber ja kleepige teip komponendil ettenähtud kohta.
Automaatne lindi kleepimismasin asendab käsitsi tööd, säästes tööjõukulusid
1. Masina väliskülg on integreeritud raam, mis on ilus.
2. Standardne mootori sagedusmuunduri juhtülekanne.
Kui komponent on õigesse asendisse viidud, sirgub silinder ja fikseerib oma asendi

5.Automaatne kadreerimine

Automatic framing
Automaatne kadreerimine1

1. Täpsed servomootorid viivad komponendid raamimiseks kindlatesse kohtadesse, ilma et oleks vaja käsitsi juhtida
2. 12 paari iminappe tagavad klaasi stabiilse imemise raamimise ajal masina külge
Kui komponendid on õiges asendis ja raam valmis, sirgendatakse ja kinnitatakse silinder. Servomootor paigaldatakse samaaegselt raamiga.
3. Konveieri meetod: sünkroonne lintkonveier.
4. Pikkust ja laiust saab reguleerida vastavalt mooduli suurusele, kasutades kiirlukustusseadmeid kiireks reguleerimiseks erinevatele moodulitele.
5. Juhtimisrežiim: mootori juhtimine+servoajam.
6. Töörežiim: automaatne/käsitsi.

6.IV testimismasin

IV testing machine
IV testimismasin

1. Pärast seda, kui komponendi pikem külg siseneb seadmesse ja on masina sees sirgeks seatud, antakse komponendile vajalik kõrgepinge, et kontrollida selle isolatsiooniseisundit.
2. Pärast seadistatud aja jooksul sisselülitamist väljastage komponent kontrollimiseks EL-i
3. Kui komponent on asetatud õigesse asendisse, reguleeritakse ja fikseeritakse silinder oma asendisse, maandusühendust juhitakse nii, et see oleks sisse lülitatud ja vastupidavuspinget testitakse automaatselt pärast maandamist.
4. Standardne mootori muutuva sagedusega reguleeritav kiirus

7.Siini keevitusmasin

Busbar welding machine
Siini keevitusmasin

Seadme funktsioon:

Sirutage, korrigeerige, lõigake, painutage ja asetage täpselt pea, saba ja keskmised siinid ning kasutage tõstekätt mooduli nööri sekundaarse kalibreerimise tegemiseks. Nööri otsas ja sabas olevad juhtmed joodetakse ühes hoos siinidega kokku ja edastatakse järgmisele tööjaamale. Sellel masinal on valikuline musta värvi kraapimise funktsioon, jootmisjärgse tuvastamise funktsioon ja siini mulgustamise funktsioon.

8.MUUD SEADMED

Seadme muu teabe kohta lisateabe saamiseks palunvõtke meiega ühendustuusima toote sisu ja hindade kohta
Koostame teie vajadustest lähtuvalt sobiva tootmisliini plaani

product parameters

mahutavus 100MW 300MW 500MW
rütm 30S 22S 22S
Tööliste arv 15-20 20-25 20-27
Tehase suurus 3000m² 5000m² 7500m²
pv volitused 500w-730w 500w-730w 500w-730w

certification

Solar Module Production Line

Miks valida Edobo Solar?

Terviklikud lahendused:Edobo Solar pakub täielikku valikut päikesepaneelide tootmisliini seadmeid, alates elementide nöörimisest kuni mooduli lamineerimise ja testimiseni.

Täiustatud tehnoloogia:Meie tootmisliinid sisaldavad automatiseerimise ja kvaliteedikontrolli uusimaid edusamme, tagades kõrge efektiivsuse ja tipptasemel paneelide kvaliteedi.

Kohandatud teie vajadustele:Kujundame kohandatud tootmisliinid vastavalt teie konkreetsetele nõuetele, tagades, et saate oma tootmiseesmärke hõlpsalt saavutada.

Eksperdi tugi:Päikeseenergiatööstuses aastatepikkuse kogemusega Edobo Solar pakub asjatundlikku tuge alates planeerimisest kuni paigaldamiseni ja kaugemalgi.

completed projects

Solar Module Production Line

company profile

Edobo Company on päikesepaneelide tootmisliinide loomise liider. 15-aastase teadus- ja arendustegevuse kogemusega oleme teinud tipptasemel tehnoloogiaid ja protsesse, et tagada tippkvaliteediga ja ülitõhusad tootmisliinid. Meie kvalifitseeritud meeskond on pühendunud uuenduslike lahenduste pakkumisele päikeseenergia sektoris, mis võimaldab meie klientidel saavutada 100MW, 300MW või 500MW tootmiseesmärke, teenides seeläbi märkimisväärset kasumit.
