Kohandatud võimsusega PV-mooduli tootmisliin

1. Seadet juhib servomootor, käigu- ja hammasrattaajamiga ning lineaarse rööpajuhikuga, mille eeliseks on täpne töö ja sujuv töö;
2. kogu masin on varustatud turvataraga ja sellel on ohutuskaitsefunktsioon;
3. Klambriraam on kindlalt ja töökindel ning raam ei ole kriimustatud;
4. Kogu masin on varustatud toite väljalülitamise ja gaasi väljalülitamise kaitsega;
5. Seade töötab automaatselt ja tööprotsess ei vaja personali sekkumist;
6. Toimimis- ja programmeerimisliides on lihtne ja hõlpsasti kasutatav

1. Seadet juhib servomootor, mida juhib hammasratas ja lineaarne rööpajuhik, täpne ja sujuv töö;
2. Komponentide kandja iminapp on valmistatud polüuretaanmaterjalist, mis ei jäta klaasile imamisprotsessis jäljendit;
3. kogu masin on varustatud turvataraga ja sellel on ohutuskaitsefunktsioon;
4. Pakkekasti ülemine ja alumine osa on personali tööks mugav ja lihtne; 5. Kogu masin on varustatud väljalülitus- ja gaasikatkestuskaitsega;
6. Seadmete automaatjuhtimine, mis ei nõua tööprotsessi ajal personali sekkumist;
7. Töö- ja programmeerimisliides on lihtne ja hõlpsasti kasutatav;
8. Intelligentne nägemissüsteem juhatab manipulaatori täpse positsioneerimiseni.

1. automatiseeritud töövorm vähendab kunstliku liimi täitmise linki;
2. Täpne suhe, liimi liimi integreerimine, et saavutada tõeline täielik automatiseerimine;
3. Sega hästi, et vältida tehisliimi tekitatud raiskamist;
4. Servoajam, kõrge liimimise täpsus;
5. Arvuti programmeerimine ja juhtimine, kõrge intelligentsusega, lihtne ja hõlpsasti kasutatav.

1. Seadet juhib servomootor, mille eelisteks on täpne täpsus ja sujuv töö;
2. Kogu masin on varustatud turvapiirdega, millel on ohutuskaitse funktsioon;
3. seadmete automaatjuhtimine ja tööprotsess ei nõua personali sekkumist;
4. Töötamisel lõigatakse komponendi neli külge üheaegselt, mille eeliseks on kõrge efektiivsus ja vastupidavus;
5. Seadistage juhtseade, et vältida jäätmematerjali pritsimist;
6. tera kasutab ümmarguse kaare serva, lõikab puhtaks ja kasutab tera tagumist serva, et tõhusalt eemaldada komponendi jääkmaterjal;
7. Tera on lihtne vahetada

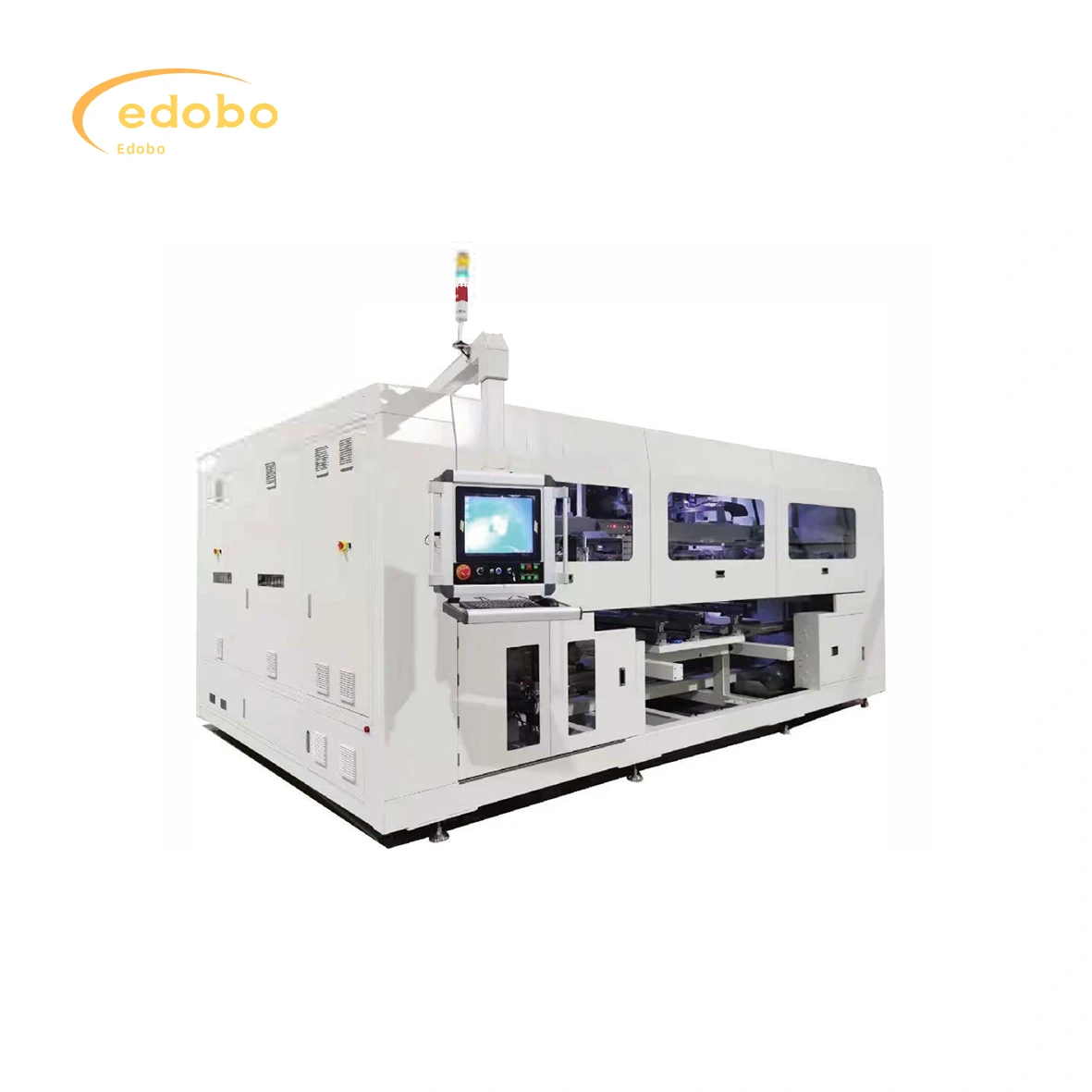

1. Tsükli aeg 17s, suur kiirus
2. Tugev ühilduvus: ühildub 6 nööriga multi-shardiga, 5 stringiga ühe möödaviigu jootmisega ja 6 stringiga topelt möödaviigu jootmisega
3. Korrigeerib kaks korda 10/12-seeria hallf-osa raku stringi asendit, haarab vaakum-adsorptsiooni, ühekordse tühijootmise ja suure keevitustäpsuse abil kinni.
4. Mugav spetsifikatsiooni teisendamine.
5. Oskab bussi lindi otsas augustada
6. Ühepoolne söötmine, lihtne kasutada
7. Double Bypass jootmise integreerimine suudab rahuldada kliendi nõudlust 6 stringi topelt möödaviigu siini lindi ümbervoolu jootmise järele, seda saab sulgeda või avada vastavalt tegelikule kasutusnõudlusele.
8. Väikseim põrandapind, madalaim CoO.

1. Masin kasutab sünkroonset rihma, mida juhib servomootor ja mida juhib lineaarne juhtrööp, mille eelisteks on täpne positsioneerimine, stabiilne töö ja kiire kiirus.
2. Iminapp on valmistatud polüuretaanist ja ei jäta pärast imemist aku nöörile jälgi.
3. Masin on varustatud toite- ja gaasikaitsega.
4. Masin on täisautomaatne ega vaja käsitsi sekkumist.
5. Aku jada positsioneerimistäpsus on ± 0,3 millimeetrit
6. Kuus toitejuhet, mille vahekaugus on 1-10 millimeetrit
7. Ühildub mitme akupaelaga, suurus 156/182/210, 6-12 tükki
8. Peamine päikesepatareide sõrm ühildub 2/3/4/5 sõrmega

Tootmisliini võimsus: tootmisliini võimsus on 50MW kuni 500MW aastas.

Nõuded toiteallikale: Seade töötab 380 V toiteallikaga, kasutades kolmefaasilist viiejuhtmelist süsteemi. Iga seadme konkreetse võimsusvajaduse leiate nende vastavatest seadmete parameetritest. Eraldi elektriliini konfiguratsiooni pakub meie ettevõte.

Nõuded suruõhule: seadmed vajavad suruõhku rõhuga {{0}}.6-0,8 MPa, mis peab olema kuiv, puhas ja vastama automatiseeritud tootmisliinide standarditele. Õhu tolmuosakeste arv peab olema väiksem või võrdne 1 µm, vee kastepunkt -40 kraadist või sellega võrdne ja õli (sh aurude) tase 0,1 mg/m³ või väiksem.

Õhu puhtus tehases: tehase õhu puhtuse tase peab olema vähemalt 300,000 (ISO klass 8).

Konveieri kiirus: konveieri tsükliaeg peab olema alla 22 sekundi, mis on piisav, et toetada tootmisvõimsust 500 MW aastas. Süsteem kasutab muutuva sagedusega ajami (VFD) juhtimist, mille põhisagedus on seatud 30 Hz ja reguleeritava kiiruse vahemikku 0-50 Hz (konkreetsed kiirused leiate iga seadme parameetritest).

Konveieriliini välismõõtmed: seadmed on mittestandardsed ja lõpliku paigutusskeemi pakub Edobo Solar.

Montaažiliini kõrgus ja reguleerimisvahemik: üksikute seadmete ja konveieriüksuse vahel võib esineda kõrguserinevusi. Konkreetsete välismõõtmete kohta vaadake üksikute seadmete tehnilisi parameetreid. Konveieriüksuse standardkõrgus on tavaliselt 950 mm ± 30 mm.

Reguleeritav konveieri ulatus: konveieriliini ja seadmete töövahemikku saab reguleerida komponentidele pikkusega 1650–2600 mm ja laiusega 950–1500 mm, toetades komponentide transportimiseks erinevaid lamineerimismeetodeid.

Konveieriliini sujuvus: konveieriliin peaks töötama sujuvalt, nihked ei tohi ületada 10 mm.

Komponentide tõrkemäär: kui seade töötab korralikult, on seadmele või konveierliinile omistatud komponentide tõrkemäär väiksem kui 1:1000.

Müratase: seadme töötamise ajal ei tohiks müratase ületada 72 dBA, välja arvatud survepumpade müra.

1. rakk võtab kasutusele CCD visuaalse positsioneerimise, mille eelisteks on kõrge täpsus ja stabiilsus;
2. Seadmed saavad komponente automaatselt vastu võtta, automaatselt paigutada ja automaatselt eksportida ning paigutus on täpne positsioneerimine;
3. Iminapp on valmistatud imporditud silikoonmaterjalist, mis ei jäta aku pinnale jälge;
4. Võtta kasutusele kolmeteljeline mehaaniline liikumisrežiim (pöörleb 180 kraadi);
5. Külgsuunaline liikumine võtab kasutusele lineaarse mootorimooduli, mille eelised on kiire liikumise kiirus, kõrge korduva positsioneerimise täpsus ja stabiilne jõudlus, säästes üldist löömisaega;
6. Pika ja lühikese serva muutmise reguleerimine võtab vastu kiire lukustusmehhanismi, reguleerimine kiire, lihtne, mugav ja usaldusväärne;
