Funktsioon ja sissejuhatus

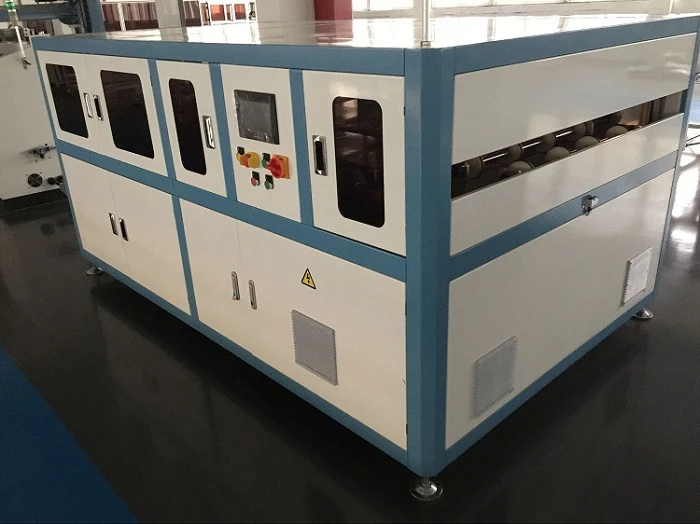

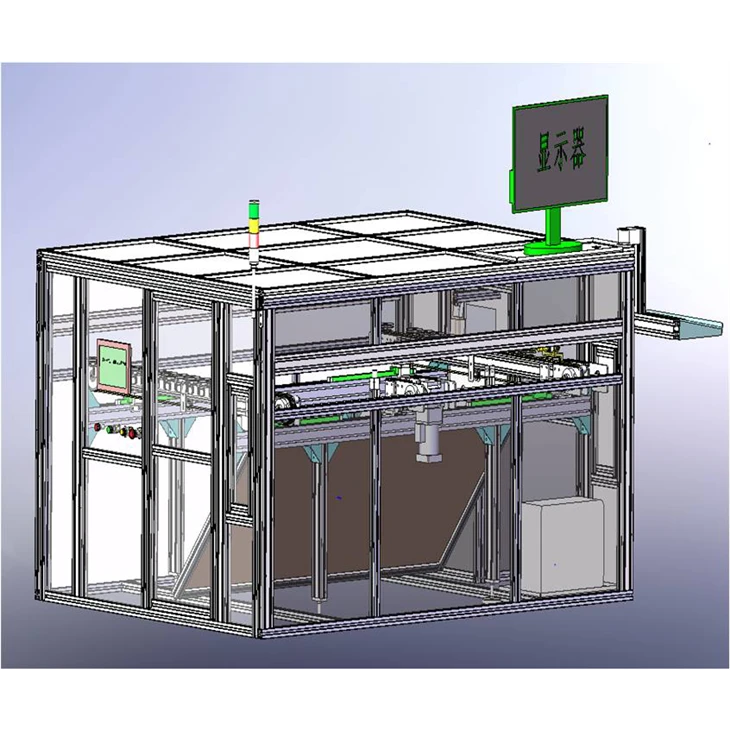

Online EL-tester, ülekandekõrgus 960 mm (saab kujundada vastavalt kliendi nõudmistele), lühiajaline ja lühike, ühe kaameraga 1600w/2400w/3200w, valgus alla.
1. Pärast viimase protsessi edastamist saatke signaal.
2.EL tester võtab signaali vastu, salauks on avatud, edastamine tööalale, salauks suletud.
3. Viimase toimingu positsioneerimine, sagedusmuunduri mootor aeglustub, komponent jõuab positsioneerimissambasse, mootor lakkab töötamast.
4.Sondiga toimingud (tee sondi ülaosa siinilindile).
5. Kaamera teeb automaatselt pilte, testi tulemused salvestatakse automaatselt arvutisse, sond lähtestatakse.
6. Salauks on avatud, mootor töötab komponendi jõuülekannet, komponent lahkus sellest piirkonnast, tugikomponendi lähtestamine.
7. Kui põhiosa töötab, jälgib operaator tuvastatud komponenti vastavalt nõuetele.
Peamine parameeter
Mooduli formaat:(1580-2000)mm*(800-1000)mm
Tsükli aeg:<33s
Maksimaalne võimsus: ＞ 2618 päevas,
Operaator võrgus:1
Nimivõimsus (kw): 1,02 kW,
Rõhk (MPa): 0,7 MPa+0,1 ,
Mõõdud (LXLXK): 2580mmx1900mmx1400mm,
Eelis
1. Teraskonstruktsiooniga kaetud masin, välimus lakiga, näeb välja puhas ja korras
2. Automaatne töö, ilma personali sekkumiseta, kõrge automatiseerituse tase, hea ohutus.
3. Üks kaamera1600W/2400W/3200W teeb pilte, mis on selged ja inimeste jaoks kergesti eristatavad
4. Vöötkoodi skannimise sisend, automaatselt nimetatud vöötkoodiga ja salvestamine, automaatne vesimärgi kujutis.
5.Defekti tüübi määratlus, defektide klassifitseerimise automaatne loomise kuupäevakaust, automaatne salvestamine, päringufunktsioon.
6.Masinal on piltide hoidja, mida inimesed saavad salvestada ja teha.
7. Pildi salvestamise vorming, salvestada tee muutmine.
8. Pildi kuva pikslid, tarkvara saab kohandada vastavalt erinevate klientide vajadustele.
9. Laiendatav MES-ühendus, andmeid ja pilte saab otse serverisse laadida.
|
