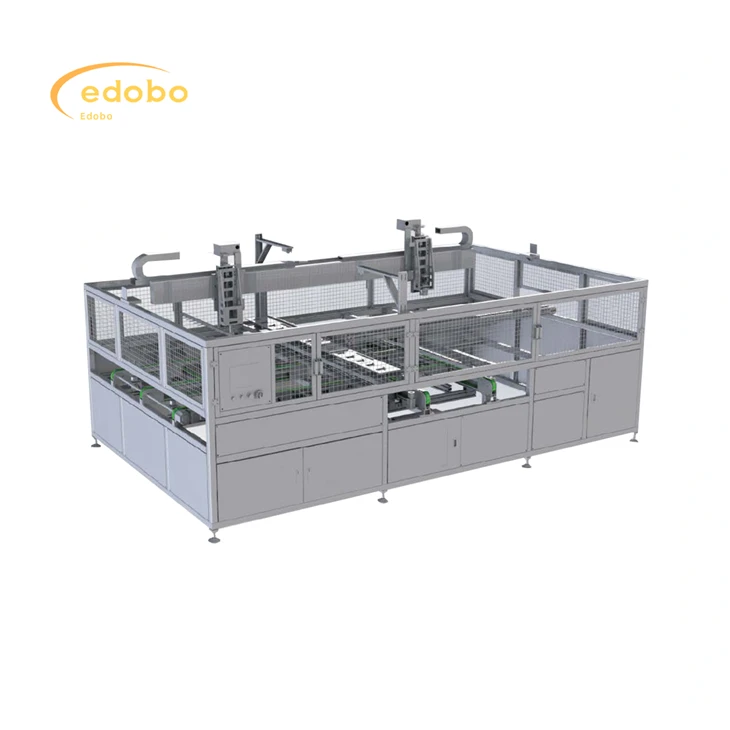

Päikesepaneelide automaatne paigaldusmasin tootmisliini jaoks

Lamamine (mehaaniline tüüp)

1. Söötmismeetod on lühike ja pikk ning seadmete funktsioon on korraldada need vastavas järjestuses. Aku stringi pikem külg on paralleelne komponendi pika küljega. Kohalikku ladumissüsteemi saab kasutada 96, 72 ja 60 tükkide komponentide järjestamiseks ning sellel on mehaaniline reguleerimisfunktsioon.

2. Võtke akupaelad automaatselt vastu, tõstke akupaelad mehaanilistesse asenditesse ja sirutage klaas eelnevalt

3. Võtke tootmisliinilt vastu klaas ja EVA. Tõstke akupael mehaanilisest asendist üles. Asetage aku järjestikku EVA-le vastavalt positiivsetele ja negatiivsetele elektroodidele. Pärast kõigi toimingute sooritamist väljub komponent.

4. Patarei stringi positsioneerimine toimub visuaalse, fiiberoptilise ja mehaanilise positsioneerimise abil.

1. Masin kasutab sünkroonset rihma, mida juhib servomootor ja mida juhib lineaarne juhtrööp, mille eelisteks on täpne positsioneerimine, stabiilne töö ja kiire kiirus.
2. Iminapp on valmistatud polüuretaanist ja ei jäta pärast imemist aku nöörile jälgi.
3. Masin on varustatud toite- ja gaasikaitsega.
4. Masin on täisautomaatne ega vaja käsitsi sekkumist.
5. Aku jada positsioneerimistäpsus on ± 0,3 millimeetrit
6. Kuus toitejuhet, mille vahekaugus on 1-10 millimeetrit
7. Ühildub mitme patareijuhtmega, suurus 156/182/210, 6-12 tükki
8. Peamine päikesepatareide sõrm ühildub 2/3/4/5 sõrmega

♦ Kohaldatavad komponendid: tavalised, poolplekist ja topeltklaasist komponendid pikkusega 1640-2500mm ja laius950-1400 mm
♦ Töölöök: 6 sekundit stringi kohta
♦ Maksimaalne tootmisvõimsus: 3400 tk / päev
♦ Interneti-operaator: 0
♦ Nimivõimsus (KW): 6KW
♦ Gaasikulu (L/min): 60 L/min
♦ Rõhk (MPa): 0.6-0.BMPa
♦ Liidese spetsifikatsioon: 12
♦ Üldmõõt (pikkus * laius * kõrgus): 4770 mm * 2840 mm * 2250 mm
♦ kaal: 2850KG

1. rakk võtab kasutusele CCD visuaalse positsioneerimise, mille eelisteks on kõrge täpsus ja stabiilsus;
2. Seadmed saavad komponente automaatselt vastu võtta, automaatselt paigutada ja automaatselt eksportida ning paigutus on täpne positsioneerimine;
3. Iminapp on valmistatud imporditud silikoonmaterjalist, mis ei jäta aku pinnale jälge;
4. Võtta kasutusele kolmeteljeline mehaaniline liikumisrežiim (pöörleb 180 kraadi);
5. Külgsuunaline liikumine võtab kasutusele lineaarse mootorimooduli, mille eelised on kiire liikumise kiirus, kõrge korduva positsioneerimise täpsus ja stabiilne jõudlus, säästes üldist löömisaega;
6. Pika ja lühikese serva muutmise reguleerimine võtab vastu kiire lukustusmehhanismi, reguleerimine kiire, lihtne, mugav ja usaldusväärne;
