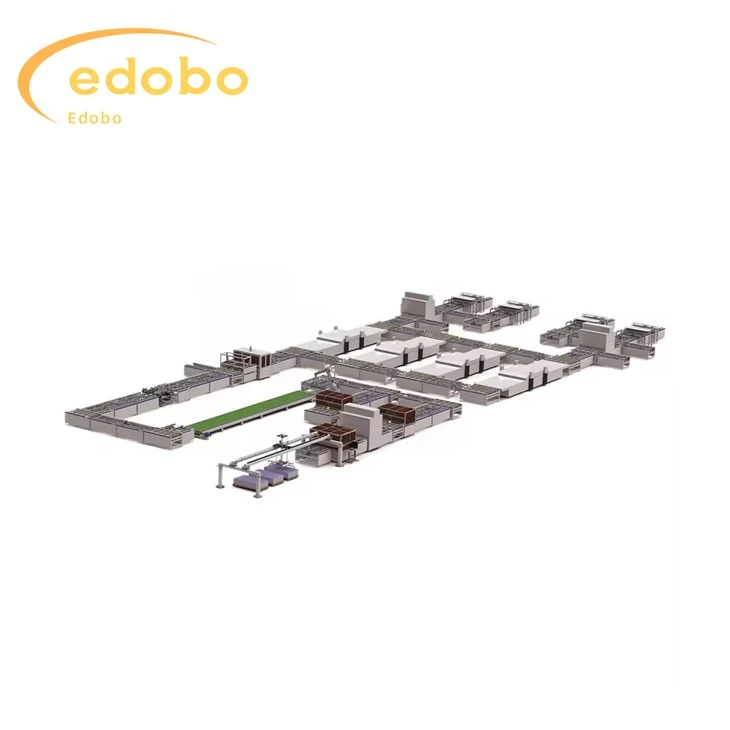

100 MW-600MW päikeseenergia moodulite tootmisliin

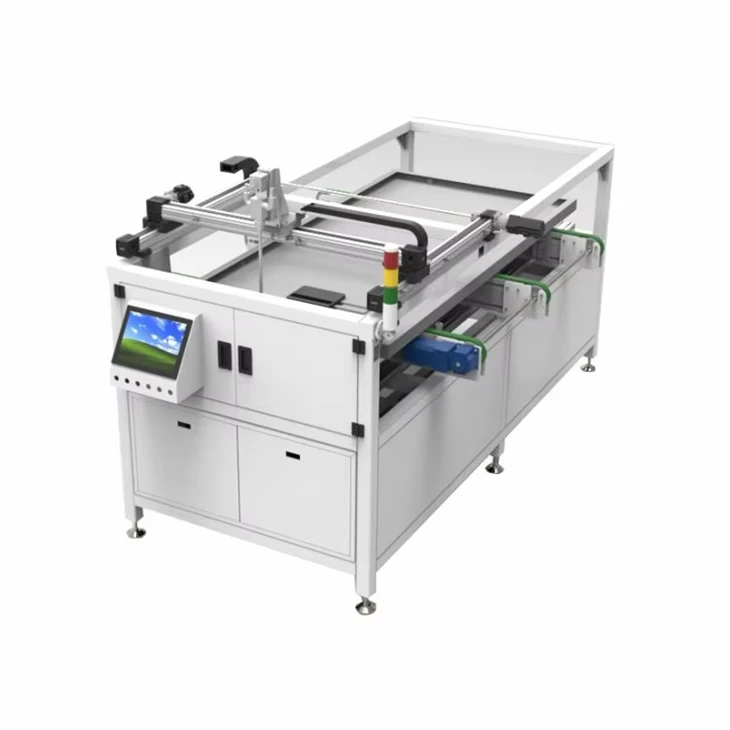

Lamamine (mehaaniline tüüp)

1. Söötmisviis on lühike ja pikk ning seadmete funktsioon on korraldada need vastavas järjestuses. Aku stringi pikem külg on paralleelne komponendi pika küljega. Kohalikku ladumissüsteemi saab kasutada 96, 72 ja 60 tükkide komponentide järjestamiseks ning sellel on mehaaniline reguleerimisfunktsioon.

2. Võtke akupaelad automaatselt vastu, tõstke akupaelad mehaanilistesse asenditesse ja sirutage klaas eelnevalt

3. Võtke tootmisliinilt vastu klaas ja EVA. Tõstke aku nöör mehaanilisest asendist üles. Asetage aku järjestikku EVA-le vastavalt positiivsetele ja negatiivsetele elektroodidele. Pärast kõigi toimingute sooritamist väljub komponent.

4. Patarei stringi positsioneerimine toimub visuaalse, fiiberoptilise ja mehaanilise positsioneerimise abil.

1. Masin kasutab sünkroonset rihma, mida juhib servomootor ja mida juhib lineaarne juhtrööp, mille eelisteks on täpne positsioneerimine, stabiilne töö ja kiire kiirus.
2. Iminapp on valmistatud polüuretaanist ja ei jäta pärast imemist aku nöörile jälgi.
3. Masin on varustatud toite- ja gaasikaitsega.
4. Masin on täisautomaatne ega vaja käsitsi sekkumist.
5. Aku jada positsioneerimistäpsus on ± 0,3 millimeetrit
6. Kuus toitejuhet, mille vahekaugus on 1-10 millimeetrit
7. Ühildub mitme patareijuhtmega, suurus 156/182/210, 6-12 tükki
8. Peamine päikesepatareide sõrm ühildub 2/3/4/5 sõrmega

(1) Tootmisliini võimsus: 100MW-600MW/aastas.
(2) Seadme võimsusvajadus on 380 V (kolmefaasiline viiejuhtmeline süsteem) ja võimsusvajaduse leiate iga seadme parameetritest. Elektriliini konfiguratsiooni pakub meie ettevõte eraldi.
(3) Seadmete suruõhu nõue on 0.6-0,8 MPa, kuiv, puhas ja vastab automatiseeritud tootmisliinide nõuetele; Tolmuosakesed 1 um või sellega võrdne, veesurve kastepunkt Vähem või võrdne -40 kraadiga, õli (sh aur) Vähem või võrdne 0,1 mg/;
(4) Tehase õhu puhtus ei tohi olla alla 300 000 taseme (ISO klass 8);
(5) Edastusseadmete edastuskiirus: edastustsükli aeg on alla 22 sekundi, mis vastab 500 MW aasta tootmisvõimsuse nõudele. Kogu liin kasutab muutuva sagedusega kiiruse reguleerimist, põhikiiruse reguleerimise sagedus on seatud 30 HZ ja kiiruse reguleerimise vahemik 0-50 HZ (konkreetse kiiruse leiate iga seadme parameetritest);
(6) Ülekandeliini välismõõtmed: see seade on mittestandardne seade ja lõpliku paigutusskeemi pakub Edobo Solar;
(7) Koosteliini kõrgus ja reguleerimisvahemik: üksikute seadmete ja ülekandeseadme vahel on teatav kõrguse erinevus. Üksikasjalike välismõõtmete saamiseks vaadake üksikute seadmete tehnilisi parameetreid; Käigukasti kõrgus on üldiselt 950 mm ± 30 mm;
(8) Ülekandeliini ja seadmete töövahemikku saab reguleerida komponentide pikkuse (1650 mm{2}} mm) * laiuse (950 mm-1500 mm) vahel, võimaldades komponentide transportimist erinevatel lamineerimismeetoditel.
(9) ülekandeliin on sile ja nihke suurus on väiksem kui 10 mm;
(10) Kui seadmed töötavad normaalselt, on seadmete ja ülekandeliinide põhjustatud komponentide rikete määr väiksem kui 1/1000;
(11) Müratase seadmete töötamise ajal 72 dbA või sellega võrdne (va survepumbad)

1. rakk võtab kasutusele CCD visuaalse positsioneerimise, mille eelisteks on kõrge täpsus ja stabiilsus;
2. Seadmed saavad komponente automaatselt vastu võtta, automaatselt paigutada ja automaatselt eksportida ning paigutus on täpne positsioneerimine;
3. Iminapp on valmistatud imporditud silikoonmaterjalist, mis ei jäta aku pinnale jälge;
4. Võtta kasutusele kolmeteljeline mehaaniline liikumisrežiim (pöörleb 180 kraadi);
5. Külgsuunaline liikumine võtab kasutusele lineaarse mootorimooduli, mille eelised on kiire liikumise kiirus, kõrge korduva positsioneerimise täpsus ja stabiilne jõudlus, säästes üldist löömisaega;
6. Pika ja lühikese serva muutmise reguleerimine võtab vastu kiire lukustusmehhanismi, reguleerimine kiire, lihtne, mugav ja usaldusväärne;
