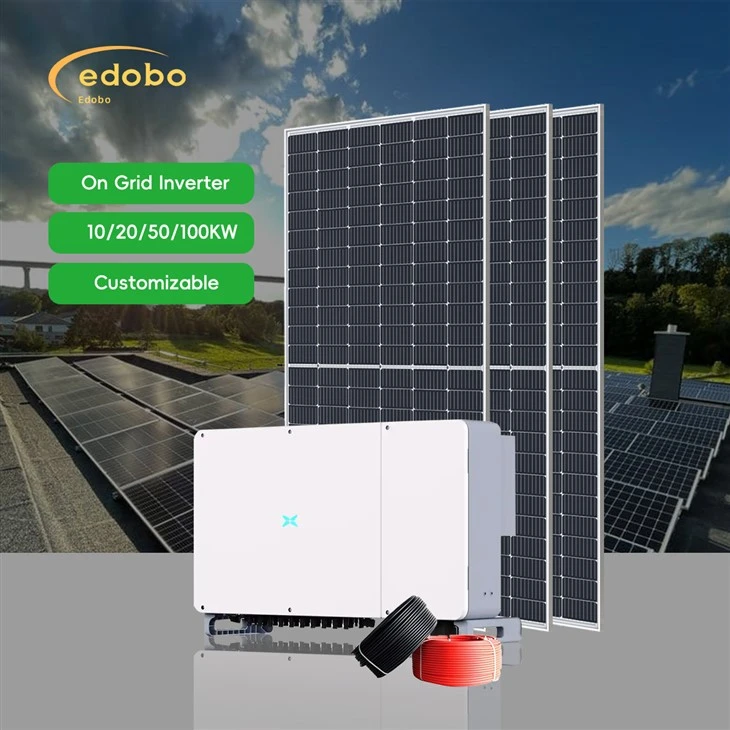

50 kW ruudustikusüsteemi komponentidel

50kW võrreldes oleva päikeseenergia süsteem on suurepärane valik kommertskorraldustele, väikestele tööstusharudele, koolidele või suurtele elamute seadistustele. See süsteem on mõeldud suure energia tootmiseks ja sujuvaks integreerimiseks ruudustikuga. Allpool on jaotus oluliste komponentide jaotus, mis on sisaldunud Edobo Solar'i pakutavas 50kW võrreldes olevas päikeseenergiasüsteemis.

Küsi pakkumist

Kirjeldus

Tehnilised parameetrid

Tutvustame meie tööstuslikku päikesesüsteemi

product-750-400

Funktsioonid:

1. Päikesepaneelid:

Kogus: umbes 100–112 paneeli, sõltuvalt paneeli võimsusest (igaüks 550W–600W).

Tüüp: ülitõhusa monokristallilise või polükristalliliste paneelide paneelid.

Eesmärk: jäädvustab päikesevalgust ja teisendab selle alalisvooluks (DC) elektriks.

Funktsioonid:

Kõrge energia muundamise efektiivsus.

Vastupidav ja ilmastikukindel (IP67/IP68 hinnatud).

2. ruuduga seotud muundur:

Maht: 50kW või mitu väiksemat muundurit (nt 2 x 25kW).

Eesmärk: teisendab alalisvoolu elektri päikesepaneelidest vahelduvvoolu (AC) elektrienergiaks kasutamiseks ja võre söötmiseks.

Funktsioonid:

Maksimaalne võimsuse jälgimine (MPPT) optimeeritud energia muundamiseks.

Sisseehitatud ohutus- ja seiresüsteemid.

Eelised:

3. kinnitusstruktuurid:

Tüüp: fikseeritud kallutus või reguleeritavad kinnitussüsteemid (katusealused või maapealsed).

Materjal: alumiinium või tsingitud teras korrosioonikindluse ja vastupidavuse tagamiseks.

Eesmärk: hoiab päikesepaneele turvaliselt optimaalse nurga all päikese maksimaalse kokkupuute tagamiseks.

4. alalisvoolukombiner kast:

Eesmärk: ühendab alalisvoolu väljundi mitmest päikesepaneeli stringist ja toidab seda muundurile.

Funktsioonid:

Hoolukaitseseadmed (SPD).

Ülevoolukaitse kaitsme või kaitselülititega.

Kasutusstsenaariumid

Ese	Komponentide nimi	Pilt	Tehnilised andmed	Kogus
1	Mono päikesepaneel (Yingli Solar)		Hindatud võimsus: 450Watt, 144Cell, 9BB. Pinge Pmaxis: 41,35V Vastav pmax: 10.89a Avatud voolupinge: 49,9 V Lühise vooluvool: 11.47a Suurus: 2094103835mm kaal: 23,5 kg	112 -osaline
2	Võrguga seotud muundur (Solis)		Hindatud väljundvõimsus: 50kW Nimega ruudustiku pinge: 220/380 V või 230 V/400 V kolmefaasiline 50Hz/60Hz	1 osa
3	Wifi kepp		Järelevalvesüsteem	1 osa
4	PV -kaabel		Pv 1- f 4 4 mm2 Punane traat on 350m Must traat on 350m	400m
5	MC -pistik		Hindepinge: 1000 V	18 paik
