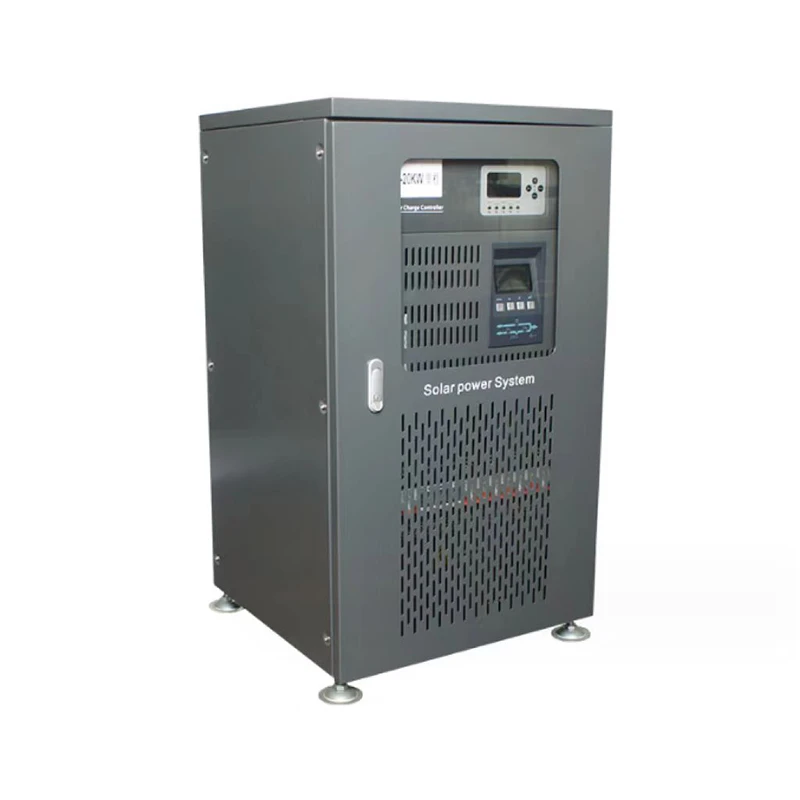

Võrgust välja lülitatud invertersüsteem
Kirjeldus
Tehnilised parameetrid
Toote ülevaade:
Toode on integreeritud intelligentne inverter koos sisseehitatud laadimiskontrolleri süsteemiga, mis on loodud suure fotogalvaanilise võimsuse jaoks. Selle sisseehitatud kontroller suudab aku laadimist juhtida mitme päikesepaneeli abil, et parandada laadimise tõhusust ja aku kasutusiga. Tänu täielikule digitaalsele vektorjuhtimistehnoloogiale, mis põhineb DSP, MCU ja DDC reaalajas töötlemisel, on sellel täiuslikud kaitsefunktsioonid ja kõrge töökindlus. Selle toiteallika eelistatud režiim ja aku eelistatud režiim on kõik seadistatavad, muutes kasutajate erinevate rakendusvajaduste rahuldamise lihtsaks. Sellel on LCD-ekraan. Seda kasutatakse laialdaselt suurtes päikeseenergia tootmiseks, sealhulgas peredes, koolides, avalikus valgustuses, tööstus- ja kaevandusettevõtetes, piirikaitses, meresaartel, karjamaadel jne.
Põhijooned:
Kõrge töökindlus
Sageduse jälgimine, müra filtreerimine ja madalad moonutused inverteri väljundis tänu topeltkonversioonile
Kõrge kohanemisvõime
Lai sisendsageduste vahemik, mis tagab kütusegeneraatorite stabiilse töö
Aku kõrge optimaalne jõudlus
Nutikas akuhaldustehnoloogia, mis tagab aku pikema tööea ja lühendab aku hoolduse aegu Täiustatud pideva pingega laadimistehnoloogia, mis aktiveerib aku kõige suuremal määral, säästab laadimisaega ja tagab pikema aku tööea
Üldine ja usaldusväärne kaitse
Sisselülitamise testimisfunktsioon, mis võib vältida inverteri ohtudest tulenevaid tõrkeid Tõhus IGBT (Isolated Gate Bipolar Transistor) inversioonitehnoloogia Hea kiire lülitusfunktsioon, suure pinge ja suure vooluga tööomadused ning IGBT pingeajam (Viienda põlvkonna IGBT-l on madalam küllastuspinge langus ning suurem töötõhusus ja töökindlus.)

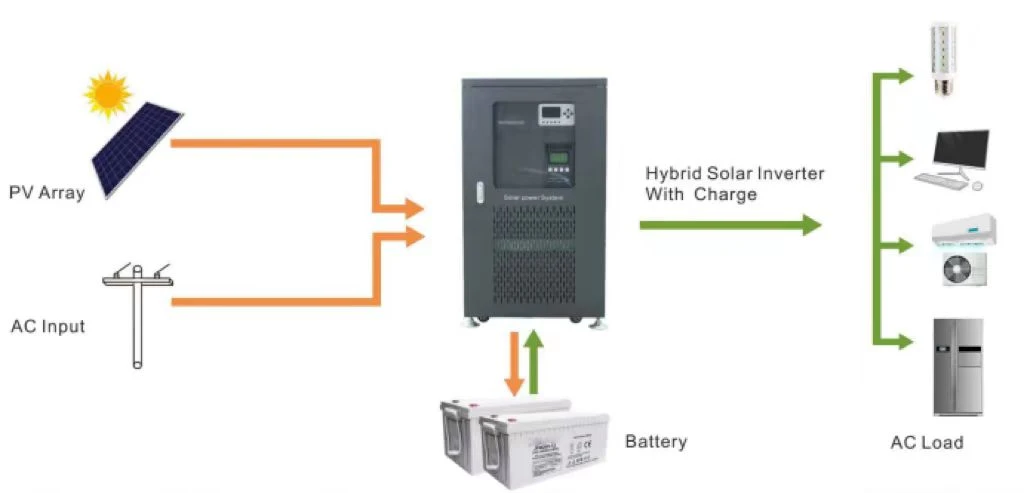

Rakendusskeem:
Tehnilised indeksid:
|
Mudel: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Hinnatud jõud |
8 kW |
10 kW |
15 kW |
20 kW |
30 kW |
|
Aku |
|||||
|
Nimipinge |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Ülelaadimiskaitse pinge |
96VDC/172VDC/194VDC/345VDC |
||||
|
Kontroller |
|||||
|
Nimivool |
100A |
||||
|
Nimipinge |
192VDC/220VDC/384VDC |
||||
|
Tasuliste juurdepääsude arv |
4 |
||||
|
Iga juurdepääsu maksimaalne vool |
25A |
||||
|
Päikeseenergia sisendpinge |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Ülelaadimiskaitse pinge |
110VDC/222VDC/255VDC/445VDC (programmeeritav |
||||
|
Kontrolli täpsus |
±0.1 |
||||
|
Kuvamise täpsus |
±0.1 |
||||
|
Tõhusus |
>90% |
||||
|
Inverter |
|||||
|
Sisendpinge |
88-132VAC/176-264VAC |
||||
|
Sisendsagedus |
45-65Hz |
||||
|
Väljundpinge |
110VAC/220VAC |
||||
|
Väljundsagedus |
50/60 Hz |
||||
|
Väljundlainekuju |
Puhas siinuslaine, THD<4%(full load) |
||||
|
Kaitsefunktsioon |
Väljundi lühisekaitse, ülepingekaitse, alapingekaitse, madala aku kaitse jne |
||||
|
Käsitsi sisse/välja lülitamine |
Eelistatakse käsitsi sisse/välja lülitamist |
||||
|
Automaatne sisse/välja lülitamine |
Valgusega sisselülitamine + fikseeritud ajaga väljalülitamine (programmeeritav) |
||||
|
Vahetusaeg |
<10ms |
||||
|
muud |
|||||
|
Töökeskkonna temperatuur |
0-40 kraadi |
||||
|
Suhteline õhuniiskus tööks/hoiustamiseks |
20-90% (ilma kondensatsioonita, maksimaalne) |
||||
|
Välismõõtmed D × L × K (mm) |
536*560*1015 |
||||
|
Pakendi mõõtmed: S × L × K (mm) |
675*700*1180 |
||||
